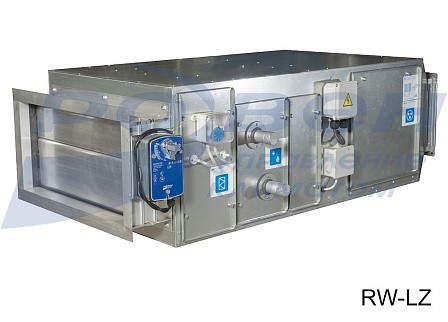

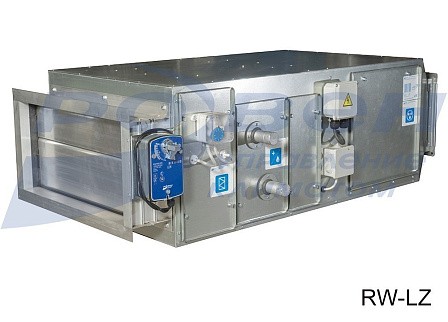

Вентиляционные установки RW-LZ, RW-LT
Вентиляционные установки RW-LZ, RW-LT являются типовым решением и имеют стандартные канальные присоединительные размеры, представлены девятью типоразмерами.
Установки имеют моноблочный корпус, который изготавливается в двух вариантах:
- из каркасно-панельного алюминиевого профиля с утеплёнными ППУ панелями (RW-LT);
- из оцинкованной стали, образующей жесткую каркасную конструкцию (RW-LZ).
Вентиляционные установки комплектуются радиальными колесами РЦ. По отдельной заявке возможно изготовление установок с рабочими колесами РК.
Установки изготавливаются в общепромышленном исполнении и предназначены для перемещения не агрессивных сред. Монтаж и установка производятся только в помещении: категория 3 - в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий (в кирпичных или бетонных, в металлических помещениях с теплоизоляцией).
Универсальная сторона обслуживания позволяет организовать доступ к установке как слева, так и справа. Монтаж установки может быть осуществлен двумя способами: подвесной или напольный (монтажный комплект явлется опцией и заказывается отдельно). Типовая вентиляционная установка может быть дополнительно укомплектована фреоновым или водяным охладителем воздуха.
Для управления вентиляционными установками предлагаются стандартные щиты управления. В зависимости от вида нагревателя, в установке используются:
- щит ЩУВВК для управления установкой с водяным нагревателем;
- щит ЩУВЭК для управления установкой с электрическим нагревателем.
Функция управления фреоновым охладителем предусмотрена в стандартном щите управления установок RW-LZ, RW-LT. Для управления системой с водяным охлаждением - автоматика подбирается индивидуально.
Установки RW-LZ/LT могут использоваться с дополнительным электрическим нагревателем ЭНП в качестве предварительного нагрева, если мощности основного не хватает. В этом случае щит автоматики заказывается по индивидуальному техническому заданию.
Внимание! Завод-изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, цены, комплектации и т.п., представленные на данном сайте, без предварительного уведомления.
Обращаем Ваше внимание на то, что все представленные на сайте изображения и информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Гражданского кодекса Российской Федерации. Для получения подробной информации о продукции, пожалуйста, обращайтесь к менеджерам компании.
Типовые модели RW-LZ, RW-LT с водяным нагревателем
Пример наименования: RW-LZ-40-20-O-(KM-C.L.3-D.6.3R-A.РЦ.22.0,37.2)
Расшифровка наименования установки:
LZ - корпус из оцинкованной стали
40-20 - типоразмер
О - общепромышленное исполнение
KM - клапан ВКм
C.L.3 - кассетный фильтр EU3
D.6.3R - водяной, трёхрядный нагреватель
A.РЦ.22.0,37.2 - вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37 кВт, количество полюсов двигателя 2.
Габаритные и присоединительные размеры (мм)
|
№ |
Типоразмер |
Модель вентилятора |
LZ/LT |
|||||
|
L, мм |
В, мм |
H, мм |
L1, мм |
H1, мм |
Масса, кг |
|||
|
1 |
40-20 |
A.РЦ.22.0,37.2 |
530/605 |
1194/1225 |
403/435 |
400 |
200 |
54/72 |
|
2 |
50-25 |
A.РЦ.25.0,55.2 |
625/700 |
1194/1225 |
458/490 |
500 |
250 |
61/80 |
|
3 |
50-30 |
A.РЦ.28.1,1.2 |
625/700 |
1254/1305 |
505/535 |
500 |
300 |
68/88 |
|
4 |
60-30 |
A.РЦ.31.1,5.2 |
730/805 |
1304/1305 |
505/535 |
600 |
300 |
76/96 |
|
5 |
60-35 |
A.РЦ.31.1,5.2 |
725/805 |
1303/1305 |
554/585 |
600 |
350 |
79/100 |
|
6 |
60-35 |
A.РЦ.35.2,2.2 |
725/805 |
1353/1355 |
554/585 |
600 |
350 |
84/105 |
|
7 |
60-35 |
A.РЦ.40.3.4 |
725/805 |
1448/1450 |
554/585 |
600 |
350 |
96/117 |
|
8 |
70-40 |
A.РЦ.35.2,2.2 |
840/925 |
1353/1355 |
604/635 |
700 |
400 |
89/112 |
|
9 |
80-50 |
A.РЦ.35.3.2 |
940/1025 |
1388/1380 |
719/750 |
800 |
500 |
100/125 |
|
10 |
80-50 |
A.РЦ.40.4.2 |
940/1025 |
1448/1450 |
719/750 |
800 |
500 |
111/136 |
|
11 |
90-50 |
A.РЦ.45.2,2.4 |
1050/1135 |
1448/1480 |
719/750 |
900 |
500 |
111/137 |
|
12 |
100-50 |
A.РЦ.40.4.2 |
1150/1235 |
1483/1450 |
719/750 |
1000 |
500 |
120/147 |
|
13 |
100-50 |
A.РЦ.50.3.4 |
1150/1235 |
1518/1480 |
719/750 |
1000 |
500 |
124/151 |
Технические характеристики
|
Типоразмер |
Вентилятор |
Нагреватель водяной |
||||||||||
|
Диаметр рабочего колеса, см |
N, кВт |
Двигатель |
об/мин |
U, B |
I, A |
Расход воздуха, м3/ч |
Расход теплоносителя, м3/ч |
Гидравлическое сопротивление, кПа |
Q, кВт |
Модель смесительного узла |
Комплект автоматики |
|
|
40-20 |
22 |
0,37 |
АИР63А2 |
2755 |
380 |
1,01 |
850 |
0,54 |
2,75 |
12,25 |
СУ-R-3-40-1,0/24 |
ЩУВВК-1 (LZ/LT) |
|
1300 |
0,83 |
5,61 |
18,73 |
СУ-R-3-40-1,6/24 |
||||||||
|
50-25 |
25 |
0,55 |
АИР63В2 |
2790 |
380 |
1,38 |
1350 |
0,86 |
4,94 |
19,46 |
СУ-R-3-40-1,6/24 |
ЩУВВК-2 (LZ/LT) |
|
2000 |
1,27 |
9,58 |
28,8 |
СУ-R-3-40-2,5/24 |
||||||||
|
50-30 |
28 |
1,1 |
АИР71В2 |
2840 |
380 |
2,61 |
1650 |
1,05 |
5,25 |
23,77 |
СУ-R-3-40-2,5/24 |
ЩУВВК-3 (LZ/LT) |
|
2400 |
1,53 |
9,88 |
34,57 |
СУ-R-3-40-4,0/24 |
||||||||
|
60-30 |
31 |
1,5 |
АИР80А2 |
2850 |
380 |
3,46 |
1950 |
1,24 |
7,95 |
28,11 |
СУ-R-3-40-2,5/24 |
ЩУВВК-4 (LZ/LT) |
|
2900 |
1,84 |
15,53 |
41,78 |
СУ-R-3-60-4,0/24 |
||||||||
|
60-35 |
31 |
1,5 |
АИР80А2 |
2850 |
380 |
3,46 |
2300 |
1,46 |
8,36 |
33,15 |
СУ-R-3-40-4,0/24 |
ЩУВВК-4 (LZ/LT) |
|
3400 |
2,16 |
16,2 |
48,99 |
СУ-R-3-60-6.3/24 |
||||||||
|
60-35 |
35 |
2,2 |
АИР80В2 |
2855 |
380 |
4,85 |
2300 |
1,46 |
8,36 |
33,15 |
СУ-R-3-40-4,0/24 |
ЩУВВК-5 (LZ/LT) |
|
3400 |
2,16 |
16,2 |
48,99 |
СУ-R-3-60-6.3/24 |
||||||||
|
60-35 |
40 |
3 |
АИР100S4 |
1410 |
380 |
6,8 |
2300 |
1,46 |
8,36 |
33,15 |
СУ-R-3-60-4.0/24 |
ЩУВВК-6 (LZ/LT) |
|
3400 |
2,16 |
16,2 |
48,99 |
СУ-R-3-60-6.3/24 |
||||||||
|
70-40 |
35 |
2,2 |
АИР80В2 |
2855 |
380 |
4,85 |
3000 |
1,91 |
12,11 |
43,21 |
СУ-R-3-60-6.3/24 |
ЩУВВК-5 (LZ/LT) |
|
4500 |
2,86 |
24,1 |
64,82 |
СУ-R-3-80-6.3/24 |
ЩУВВК-7 (LZ/LT) |
|||||||
|
80-50 |
35 |
3 |
АИР90L2 |
2860 |
380 |
6,34 |
4300 |
2,73 |
18,16 |
61,97 |
СУ-R-3-80-6.3/24 |
ЩУВВК-8 (LZ/LT) |
|
6500 |
4,13 |
36,77 |
93,65 |
СУ-R-3-80-10/24 |
||||||||
|
80-50 |
40 |
4 |
АИР100S2 |
2880 |
380 |
8,2 |
4300 |
2,73 |
18,16 |
61,97 |
СУ-R-3-80-6.3/24 |
ЩУВВК-9 (LZ/LT) |
|
6500 |
4,13 |
36,77 |
93,65 |
СУ-R-3-80-10/24 |
||||||||
|
90-50 |
45 |
2,2 |
АИР90L4 |
1410 |
380 |
5,1 |
4900 |
3,11 |
24,71 |
70,57 |
СУ-R-3-80-6.3/24 |
ЩУВВК-10 (LZ/LT) |
|
7200 |
4,58 |
47,64 |
103,7 |
СУ-R-3-80-16/24 |
||||||||
|
100-50 |
40 |
4 |
АИР100S2 |
2880 |
380 |
8,2 |
5400 |
3,43 |
13,57 |
77,81 |
СУ-R-3-80-6.3/24 |
ЩУВВК-9 (LZ/LT) |
|
8000 |
5,09 |
27,03 |
115,3 |
СУ-R-3-80-16/24 |
||||||||
|
100-50 |
50 |
3 |
АИР100S4 |
1410 |
380 |
6,8 |
5400 |
3,43 |
13,57 |
77,81 |
СУ-R-3-80-6.3/24 |
ЩУВВК-11 (LZ/LT) |
|
8000 |
5,09 |
27,03 |
115,3 |
СУ-R-3-80-16/24 |
||||||||
* Значения приведены при условиях: температура наружного воздуха -25 °C; температура воздуха на выходе из нагревателя +18 °C; температура теплоносителя: 90/70 °C. Расчёты произведены при скорости воздуха в сечении теплообменников 3 м/с и 4.5 м/с в каждом типоразмере.
Стандартные щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT с водяным нагревателем
Щиты управления типа ЩУВВК применяются для комплексного автоматического управления системами вентиляции с водяным нагревателем (привод крана регулировки смесительного узла на 24 В).
Описание функций, входящих в стандартную комплектацию щита типа ЩУВВК:
- 9 - Термостат защиты от замерзания;
- 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
- 2.2 - Регулировка оборотов вентилятора на 380 В в автоматическом режиме;
- 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
- 5.1 - Тепловое реле защиты двигателя на 380 В;
- 7 - Индикация загрязнения воздушного фильтра.
Стандартные щиты управления типа ЩУВВК для приточных установок RW-LZ, RW-LT с водяным нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.
Подробное описание всех функций в разделе «Щиты управления».
|
Комплект автоматики |
Наименование щита автоматики |
|
Комплектация щитами управления с водяным нагревателем и фреоновым охладителем |
|
|
ЩУВВК-1 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,37(380/1,01А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-2 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,55(380/1,38А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-3 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,1(380/2,61А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-4 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,5(380/3,46А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-5 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-6 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-7 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-8 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,34А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-9 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 4(380/8,2А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-10 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/5,1А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-11 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT |
Типовые модели RW-LZ, RW-LT с электрическим нагревателем
Пример наименования: RW-LT-40-20-O-(KM-C.L.3-D.9.12-A.РЦ.22.0,37.2)
Расшифровка наименования установки:
LT - корпус из алюминиевого профиля с ППУ панелями
40-20 - типоразмер
О - общепромышленное исполнение
KM - клапан ВКм
C.L.3 - кассетный фильтр EU3
D.9.12 - электрический нагреватель, мощность 12 кВт
A.РЦ.22.0,37.2 - вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37 кВт, количество полюсов двигателя 2.
Габаритные и присоединительные размеры (мм)
|
№ |
Типоразмер |
Модель вентилятора |
Мощность нагревателя, кВт |
LZ/LT |
|||||
|
L, мм |
В, мм |
H, мм |
L1, мм |
H1, мм |
Масса, кг |
||||
|
1 |
40-20 |
A.РЦ.22.0,37.2 |
6 |
530/605 |
1233/1247 |
403/435 |
400 |
200 |
51/69 |
|
2 |
12 |
530/605 |
1233/1247 |
403/435 |
51/69 |
||||
|
3 |
18 |
530/605 |
1293/1317 |
403/435 |
53/70 |
||||
|
4 |
50-25 |
A.РЦ.25.0,55.2 |
9 |
625/700 |
1183/1148 |
458/490 |
500 |
250 |
57/76 |
|
5 |
18 |
625/700 |
1253/1218 |
458/490 |
59/77 |
||||
|
6 |
24 |
625/700 |
1253/1218 |
458/490 |
59/77 |
||||
|
7 |
50-30 |
A.РЦ.28.1,1.2 |
12 |
625/700 |
1233/1258 |
505/535 |
500 |
300 |
63/83 |
|
8 |
21 |
625/700 |
1283/1327 |
505/535 |
64/84 |
||||
|
9 |
30 |
625/700 |
1353/1397 |
505/535 |
66/86 |
||||
|
10 |
60-30 |
A.РЦ.31.1,5.2 |
18 |
730/805 |
1333/1357 |
505/535 |
600 |
300 |
71/91 |
|
11 |
24 |
730/805 |
1333/1357 |
505/535 |
71/91 |
||||
|
12 |
36 |
730/805 |
1403/1457 |
505/535 |
72/92 |
||||
|
13 |
60-35 |
A.РЦ.31.1,5.2 |
18 |
725/805 |
1313/1307 |
554/585 |
600 |
350 |
73/94 |
|
14 |
30 |
725/805 |
1383/1377 |
554/585 |
74/95 |
||||
|
15 |
48 |
725/805 |
1453/1447 |
554/585 |
76/97 |
||||
|
16 |
A.РЦ.35.2,2.2 |
18 |
725/805 |
1383/1397 |
554/585 |
77/98 |
|||
|
17 |
30 |
725/805 |
1433/1467 |
554/585 |
79/100 |
||||
|
18 |
48 |
725/805 |
1503/1537 |
554/585 |
80/101 |
||||
|
19 |
A.РЦ.40.3.4 |
18 |
725/805 |
1463/1442 |
554/585 |
89/110 |
|||
|
20 |
30 |
725/805 |
1533/1512 |
554/585 |
91/112 |
||||
|
21 |
48 |
725/805 |
1603/1582 |
554/585 |
92/113 |
||||
|
22 |
70-40 |
A.РЦ.35.2,2.2 |
24 |
840/925 |
1353/1348 |
604/635 |
700 |
400 |
81/104 |
|
23 |
48 |
840/925 |
1493/1487 |
604/635 |
84/107 |
||||
|
24 |
60 |
840/925 |
1563/1557 |
604/635 |
86/109 |
||||
|
25 |
80-50 |
A.РЦ.35.3.2 |
36 |
940/1025 |
1463/1487 |
719/750 |
800 |
500 |
91/116 |
|
26 |
60 |
940/1025 |
1603/1627 |
719/750 |
94/119 |
||||
|
27 |
84 |
940/1025 |
1743/1767 |
719/750 |
97/122 |
||||
|
28 |
A.РЦ.40.4.2 |
36 |
940/1025 |
1533/1512 |
719/750 |
102/127 |
|||
|
29 |
60 |
940/1025 |
1673/1652 |
719/750 |
105/130 |
||||
|
30 |
84 |
940/1025 |
1813/1792 |
719/750 |
108/133 |
||||
|
31 |
90-50 |
A.РЦ.45.2,2.4 |
36 |
1050/1135 |
1503/1517 |
719/750 |
900 |
500 |
101/127 |
|
32 |
60 |
1050/1135 |
1643/1657 |
719/750 |
104/130 |
||||
|
33 |
84 |
1050/1135 |
1783/1797 |
719/750 |
107/133 |
||||
|
34 |
100-50 |
A.РЦ.40.4.2 |
48 |
1150/1235 |
1463/1442 |
719/750 |
1000 |
500 |
108/135 |
|
35 |
72 |
1150/1235 |
1533/1512 |
719/750 |
112/139 |
||||
|
36 |
96 |
1150/1235 |
1603/1582 |
719/750 |
115/142 |
||||
|
37 |
A.РЦ.50.3.4 |
48 |
1150/1235 |
1553/1567 |
719/750 |
113/140 |
|||
|
38 |
72 |
1150/1235 |
1623/1637 |
719/750 |
117/144 |
||||
|
39 |
96 |
1150/1235 |
1693/1707 |
719/750 |
120/147 |
||||
Технические
характеристики
|
Типоразмер |
Расход, м3/ч |
tвх, °С |
tвых, °С |
Вентилятор |
Нагреватель электрический |
|||||||||
|
Диаметр рабочего колеса, см |
N, кВт |
Двигатель |
об/мин |
U, B |
I, A |
Мощность нагревателя, кВт |
Ток, А |
Кол-во ступеней |
Ступени мощности, кВт |
Комплект автоматики |
||||
|
40-20 |
500 |
-20 |
18 |
22 |
0,37 |
АИР63А2 |
2755 |
380 |
1,01 |
6 |
9,13 |
1 |
6 |
ЩУВЭК-1 (LZ/LT) |
|
900 |
-20 |
18 |
12 |
18,25 |
1 |
12 |
ЩУВЭК-2 (LZ/LT) |
|||||||
|
1300 |
-20 |
18 |
18 |
27,38 |
1 |
18 |
ЩУВЭК-3 (LZ/LT) |
|||||||
|
50-25 |
700 |
-20 |
18 |
25 |
0,55 |
АИР63В2 |
2790 |
380 |
1,38 |
9 |
13,69 |
1 |
9 |
ЩУВЭК-4 (LZ/LT) |
|
1500 |
-20 |
18 |
18 |
27,38 |
1 |
18 |
ЩУВЭК-5 (LZ/LT) |
|||||||
|
2000 |
-20 |
18 |
24 |
36,5 |
1 |
24 |
ЩУВЭК-6 (LZ/LT) |
|||||||
|
50-30 |
900 |
-20 |
18 |
28 |
1,1 |
АИР71В2 |
2840 |
380 |
2,61 |
12 |
18,25 |
1 |
12 |
ЩУВЭК-7 (LZ/LT) |
|
1700 |
-20 |
18 |
21 |
31,94 |
1 |
21 |
ЩУВЭК-8 (LZ/LT) |
|||||||
|
2300 |
-20 |
18 |
30 |
45,63 |
2 |
18+12 |
ЩУВЭК-9 (LZ/LT) |
|||||||
|
60-30 |
1200 |
-20 |
18 |
31 |
1,5 |
АИР80А2 |
2850 |
380 |
3,46 |
18 |
27,38 |
1 |
18 |
ЩУВЭК-10 (LZ/LT) |
|
2000 |
-20 |
18 |
24 |
36,5 |
1 |
24 |
ЩУВЭК-11 (LZ/LT) |
|||||||
|
2900 |
-20 |
18 |
36 |
55 |
2 |
24+12 |
ЩУВЭК-12 (LZ/LT) |
|||||||
|
60-35 |
1300 |
-20 |
18 |
31 |
1,5 |
АИР80А2 |
2850 |
380 |
3,46 |
18 |
27,38 |
1 |
18 |
ЩУВЭК-10 (LZ/LT) |
|
2500 |
-20 |
18 |
30 |
45,63 |
2 |
18+12 |
ЩУВЭК-13 (LZ/LT) |
|||||||
|
3500 |
-20 |
18 |
48 |
73 |
2 |
24+24 |
ЩУВЭК-14 (LZ/LT) |
|||||||
|
60-35 |
1300 |
-20 |
18 |
35 |
2,2 |
АИР80В2 |
2855 |
380 |
4,85 |
18 |
27,38 |
1 |
18 |
ЩУВЭК-15 (LZ/LT) |
|
2500 |
-20 |
18 |
30 |
45,63 |
2 |
18+12 |
ЩУВЭК-16 (LZ/LT) |
|||||||
|
3500 |
-20 |
18 |
48 |
73 |
2 |
24+24 |
ЩУВЭК-17 (LZ/LT) |
|||||||
|
60-35 |
1300 |
-20 |
18 |
40 |
3 |
АИР100S4 |
1410 |
380 |
6,8 |
18 |
27,38 |
1 |
18 |
ЩУВЭК-18 (LZ/LT) |
|
2500 |
-20 |
18 |
30 |
45,63 |
2 |
18+12 |
ЩУВЭК-19 (LZ/LT) |
|||||||
|
3500 |
-20 |
18 |
48 |
73 |
2 |
24+24 |
ЩУВЭК-20 (LZ/LT) |
|||||||
|
70-40 |
1700 |
-20 |
18 |
35 |
2,2 |
АИР80В2 |
2855 |
380 |
4,85 |
24 |
36,5 |
1 |
24 |
ЩУВЭК-21 (LZ/LT) |
|
3500 |
-20 |
18 |
48 |
73 |
3 |
24+12+12 |
ЩУВЭК-22 (LZ/LT) |
|||||||
|
4500 |
-20 |
18 |
60 |
91,25 |
3 |
24+24+12 |
ЩУВЭК-23 (LZ/LT) |
|||||||
|
80-50 |
2600 |
-20 |
18 |
35 |
3 |
АИР90L2 |
2860 |
380 |
6,34 |
36 |
55 |
2 |
24+12 |
ЩУВЭК-24 (LZ/LT) |
|
4600 |
-20 |
18 |
60 |
91,25 |
3 |
24+24+12 |
ЩУВЭК-25 (LZ/LT) |
|||||||
|
6700 |
-20 |
18 |
84 |
127,75 |
4 |
24+24+24+12 |
ЩУВЭК-26 (LZ/LT) |
|||||||
|
80-50 |
2600 |
-20 |
18 |
40 |
4 |
АИР100S2 |
2880 |
380 |
8,2 |
36 |
55 |
2 |
24+12 |
ЩУВЭК-27 (LZ/LT) |
|
4600 |
-20 |
18 |
60 |
91,25 |
3 |
24+24+12 |
ЩУВЭК-28 (LZ/LT) |
|||||||
|
6700 |
-20 |
18 |
84 |
127,75 |
4 |
24+24+24+12 |
ЩУВЭК-29 (LZ/LT) |
|||||||
|
90-50 |
2700 |
-20 |
18 |
45 |
2,2 |
АИР90L4 |
1410 |
380 |
5,1 |
36 |
55 |
2 |
24+12 |
ЩУВЭК-30 (LZ/LT) |
|
5400 |
-16 |
18 |
60 |
91,25 |
3 |
24+24+12 |
ЩУВЭК-31 (LZ/LT) |
|||||||
|
7000 |
-16 |
18 |
84 |
127,75 |
4 |
24+24+24+12 |
ЩУВЭК-32 (LZ/LT) |
|||||||
|
100-50 |
4000 |
-16 |
18 |
40 |
4 |
АИР100S2 |
2880 |
380 |
8,2 |
48 |
73 |
3 |
24+12+12 |
ЩУВЭК-33 (LZ/LT) |
|
6000 |
-16 |
18 |
72 |
109,5 |
4 |
24+24+12+12 |
ЩУВЭК-34 (LZ/LT) |
|||||||
|
8000 |
-16 |
18 |
96 |
146 |
5 |
24+24+24+12+12 |
ЩУВЭК-35 (LZ/LT) |
|||||||
|
100-50 |
4000 |
-16 |
18 |
50 |
3 |
АИР100S4 |
1410 |
380 |
6,8 |
48 |
73 |
3 |
24+12+12 |
ЩУВЭК-36 (LZ/LT) |
|
6000 |
-16 |
18 |
72 |
109,5 |
4 |
24+24+12+12 |
ЩУВЭК-37 (LZ/LT) |
|||||||
|
8000 |
-16 |
18 |
96 |
146 |
5 |
24+24+24+12+12 |
ЩУВЭК-38 (LZ/LT) |
|||||||
Стандартные щиты управления типа ЩУВЭК для вентиляционных установок RW-LZ, RW-LT с электрическим нагревателем
Щиты управления вентиляционные типа ЩУВЭК применяются для комплексного автоматического управления системами вентиляции с электрическим нагревателем.
Описание функций входящих в стандартную комплектацию щита типа ЩУВЭК:
- 3 -
Автоматическое поддержание заданной температуры;
- 14.2.1 -
Функция управление фреоновым охладителем 1 ступень;
- 2.2 -
Регулировка оборотов вентилятора на 380 В автоматическом режиме;
- 4.1 -
Управление приводом воздушной заслонки на 220В с возвратной пружиной;
- 5.1 -
Тепловое реле защиты двигателя на 380 В;
- 6 -
Продувка нагревателя после выключения;
- 7- Индикация
загрязнения воздушного фильтра.
Стандартные
щиты управления типа ЩУВЭК для приточных установок RW-LZ, RW-LT с электрическим
нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с
семисегментным ЖКИ (проводной).
Предусмотрена
возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными
функциями.
Подробное описание всех функций описано в разделе «Щиты управления».
|
Комплект автоматики |
Наименование щита автоматики |
|
Комплектация щитами управления электрическим нагревателем и фреоновым охладителем |
|
|
ЩУВЭК-1 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 6(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-2 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-3 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-4 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 9(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-5 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-6 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-7 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-8 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 21(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-9 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-10 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-11 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-12 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-13 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-14 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-15 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-16 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-17 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-18 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-19 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-20 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-21 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-22 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-23 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-24 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-25 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-26 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-27 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-28 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-29 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-30 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-31 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-32 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-33 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-34 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-35 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-36 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-37 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-38 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
Блоки охладителя RW-LZ, RW-LT
Вентиляционные
установки RW-LT можно дополнительно укомплектовать водяным (Е/1) или фреоновым
охладителем воздуха (Е/2). Корпус блока охладителя выполнен из
каркасно-панельного алюминиевого профиля с утеплёнными ППУ панелями.
Вентиляционные
установки RW-LZ можно дополнительно укомплектовать воздухохладителями КФО/КВО
канальной серии, информация о них представлена в каталоге на стр. 90.
В
конструкции блока охладителя предусмотрены поддон и каплеуловитель для сбора и
слива конденсата.
Пример наименования: Блок охладителя RW-LT-60-30-E/1
Расшифровка наименования блока охладителя:
LT - корпус
из алюминиевого профиля с ППУ панелями
60-30 -
типоразмер (от 40-20 до 100-50);
E/1 -
водяное охлаждение;
*Сторона
обслуживая универсальная.
Пример
наименования: Блок охладителя RW-LT-R-60-30-E/2
Расшифровка
наименования блока охладителя:
LT - корпус
из алюминиевого профиля с ППУ панелями
R - сторона
обслуживания блока охладителя (R - правая, L - левая)
60-30 -
типоразмер (от 40-20 до 100-50);
E/2 -
фреоновое охлаждение.
Габаритные и присоединительные размеры блока
охладителя RW-LT (мм)
|
№ |
Типоразмер |
L, мм |
H, мм |
L1, мм |
H1, мм |
Ø подключения (фреон) вх/вых |
Ø подключения (вода) |
Масса, кг |
|
1 |
40-20 |
605 |
435 |
400 |
200 |
9,52/9,52 |
33,5 |
36 |
|
2 |
50-25 |
700 |
490 |
500 |
250 |
12,7/15,88 |
33,5 |
41 |
|
3 |
50-30 |
700 |
535 |
500 |
300 |
12,7/22,23 |
33,5 |
44 |
|
4 |
60-30 |
805 |
535 |
600 |
300 |
12,7/22,23 |
33,5 |
46 |
|
5 |
60-35 |
805 |
585 |
600 |
350 |
12,7/22,23 |
33,5 |
48 |
|
6 |
70-40 |
805 |
585 |
700 |
400 |
15,88/22,23 |
33,5 |
53 |
|
7 |
80-50 |
805 |
585 |
800 |
500 |
15,88/22,23 |
33,5 |
61 |
|
8 |
90-50 |
925 |
635 |
900 |
500 |
15,88/22,23 |
33,5 |
66 |
|
9 |
100-50 |
1025 |
750 |
1000 |
500 |
15,88/22,23 |
33,5 |
71 |
Технические
характеристики блока охладителя RW-LT
|
Типоразмер |
Расход воздуха, м3/ч |
Водяной охладитель |
Фреоновый охладитель |
||||||
|
Расход теплоносителя, м3/ч |
Гидравлическое сопротивление, кПа |
Холодопроизводительность, кВт |
Температура воздуха на выходе, °С |
Объем теплоносителя, л |
Холодопроизводительность, кВт |
Температура воздуха на выходе, °С |
Объем теплоносителя, л |
||
|
40-20 |
1150 |
0.84 |
9 |
4.87 |
20 |
0.88 |
4.4 |
21 |
0.65 |
|
50-25 |
1800 |
1.28 |
14.97 |
8.23 |
20 |
1.37 |
6.64 |
21 |
1.01 |
|
50-30 |
2150 |
1.68 |
17.93 |
9.76 |
20 |
1.65 |
7.44 |
21 |
1.21 |
|
60-30 |
2550 |
1.99 |
27.24 |
11.61 |
20 |
1.98 |
9.4 |
21 |
1.45 |
|
60-35 |
3000 |
2.34 |
28.35 |
13.65 |
20 |
2.31 |
11.42 |
21 |
1.69 |
|
70-40 |
4000 |
3.1 |
41.58 |
18.05 |
20 |
3.08 |
15.25 |
21 |
2.26 |
|
80-50 |
5700 |
4.45 |
34.53 |
25.93 |
20 |
4.39 |
21.55 |
21 |
3.23 |
|
90-50 |
6400 |
4.96 |
44.87 |
28.92 |
20 |
4.94 |
26.67 |
21 |
4.84 |
|
100-50 |
7100 |
5.52 |
43.41 |
32.16 |
20 |
5.49 |
29.74 |
21 |
4.03 |
* Значения приведены при условиях: температура наружного воздуха +30°C; температура воздуха на выходе из нагревателя +21°C; относительная влажность наружного воздуха 45%, температура кипения фреона + 7°C, хладоноситель 7/12°C. Расчёты произведены при скорости воздуха в сечении теплообменников 4 м/с.
В
стандартные щиты управления типа ЩУВЭК и ЩУВВК по умолчанию включена функция
управление фреоновым охладителем 1 ступень (14.2.1).
Для
установок с водяным блоком охладителя щит управления подбирается индивидуально.
Опции
Сифон с гидрозатвором и запахозапирающим устройство
Блоки
водяного и фреонового охлаждения, по отдельной заявке, могут быть
доукомплектованы дренажным запахозапирающим сифоном для сбора и слива
конденсата
Этот элемент служит для предотвращения распространения
неприятного запаха и утечки конденсата из поддона.
|
L |
H |
Па |
|
80 |
0 |
< 300 |
|
90 |
10 |
300-500 |
|
100 |
20 |
500-700 |
|
110 |
30 |
700-900 |
|
120 |
40 |
900-1100 |
|
130 |
50 |
1100-1300 |
Напольный и подвесной монтаж установок
Для
напольного монтажа установок используются ножки с резинометаллической
виброопорой (рис 1).
Для
подвесного монтажа необходимо использовать траверсу с резиновой виброшайбой и
шпилькой (рис 2).
В нижней
части установки предусмотрены специальные отверстия с резьбой для крепления
ножки или траверсы.
Применение ножек и виброшайб позволяет исключить
передачу вибрации на ограждающие конструкции помещения. Способ монтажа
указывается при заказе.
|
№ |
Типоразмер установки |
Подвесной монтаж |
Напольный монтаж |
||||||
|
Траверса |
Виброшайба |
Шпилька |
Наименование |
Кол-во, шт |
|||||
|
Наименование |
Длина, мм |
Кол-во, шт |
Наименование |
Кол-во, шт |
|||||
|
1 |
40-20 |
Траверса монтажная 38х40 (3м) |
760 |
2 |
Виброшайба OKMKT.03.00 SH55 (+/-5) |
4 |
М10 |
Опора RW |
4 |
|
2 |
50-25 |
860 |
2 |
4 |
М10 |
Опора RW |
4 |
||
|
3 |
50-30 |
860 |
2 |
4 |
М10 |
Опора RW |
4 |
||
|
4 |
60-30 |
960 |
2 |
4 |
М10 |
Опора RW |
4 |
||
|
5 |
60-35 |
960 |
2 |
4 |
М10 |
Опора RW |
4 |
||
|
6 |
70-40 |
1060 |
3 |
6 |
М10 |
Опора RW |
6 |
||
|
7 |
80-50 |
1160 |
3 |
6 |
М10 |
Опора RW |
6 |
||
|
8 |
90-50 |
1265 |
3 |
6 |
М10 |
Опора RW |
6 |
||
|
9 |
100-50 |
1365 |
3 |
6 |
М10 |
Опора RW |
6 |
||
* Опора RW, траверса монтажная, виброшайба и шпилька заказываются отдельно.
К данной
линейке установок RW-LZ, RW-LT могут быть применены функциональные элементы из
прямоугольной канальной серии, а именно:
Гибкие
вставки: каталог «Канальное оборудование и детали систем вентиляции» стр. 90.
Фильтры ФЯГ:
каталог «Канальное оборудование и детали систем вентиляции» стр. 94. При
комплектации установки фильтрами - необходимо добавить в стандартный щит
автоматики функцию контроля засорения фильтра (7) и датчик дифференциального
давления.
Фильтр ФВП:
каталог «Канальное оборудование и детали систем вентиляции» стр. 97. Данные
фильтры могут использоваться как дополнительные ступени фильтрации с более
высокой степенью очистки. Фильтры, как правило, устанавливаются в конце
функциональных блоков вентиляционной установки. При комплектации установки
фильтрами - необходимо добавить в стандартный щит автоматики функцию контроля
засорения фильтра (7) и датчик дифференциального давления.
Шумоглушители
ГТП, ГТПи, ГП: каталог «Канальное оборудование и детали систем вентиляции» стр.
101-103. Шумоглушители используются для снижения шума, распространяющегося по
системе воздуховодов в зданиях и сооружениях.
Электронагреватели
ЭНП: каталог «Канальное оборудование и детали систем вентиляции» стр. 191.
Электронагреватели могут использоваться в регионах с аномально низкими
температурами в зимний период для организации предварительного нагрева воздуха.
Таким образом риск обмерзания водяного теплообменника снижается до минимума.
При использовании ЭНП в качестве преднагрева, стандартный щит управления для
линейки RW-L необходимо дополнить соответствующей функцией для управления
электрическим преднагревом в автоматическом режиме. Необходимо сообщить
менеджеру при заказе.
Воздухоохладители
КФО/КВО: стр. 90 данного каталога. Воздухоохладители применяются совместно с
линейкой RW-LZ для охлаждения и осушки приточного воздуха. В стандартных щитах
управления уже предусмотрена функция (14.2.1) для управления фреоновым
испарителем. Для управления водяным охлаждением необходимо добавить функцию
(14.1) для регулировки производительности водяного охлаждения в автоматическом
режиме.
Аэродинамические и шумовые характеристики вентиляционных установок RW-LZ/LT
Указанные зоны соответствуют диапазону работы установки без блока охлаждения (оранжевая зона) и с блоком охлаждения (синяя зона). В каждой зоне приведены кривые работы вентилятора в трёх режимах работы.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
