Дренажный поддон ДП-СОМ
![](/upload/resize_cache/iblock/6d5/448_448_1/2vp31785bfp290b45t4wyl9gtznabcq6.jpeg)
![](/upload/resize_cache/iblock/6d5/76_76_1/2vp31785bfp290b45t4wyl9gtznabcq6.jpeg)

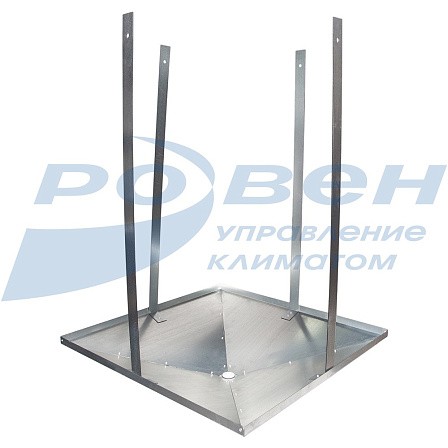

Дренажный поддон ДП-СОМ предназначен для сбора и удаления конденсата.
Поддон крепится к стакану опорному монтажному СОМ до установки крышного вентилятора. Крепление поддона осуществляется четырьмя специальными болтами.
Для отвода конденсата в нижней части днища предусмотрен штуцер, к которому может быть присоединена дренажная труба.

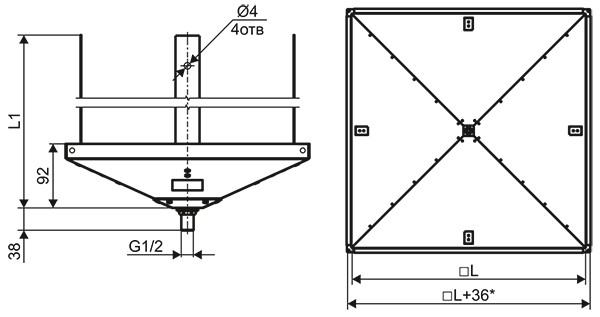

Габаритные и присоединительные размеры (мм)
Модельный размер дренажного поддона |
L |
L1 |
Масса, кг |
Модель стакана опорного монтажного СОМ |
355 |
405 |
1515 |
3.8 |
СОМ-3,5 |
400 |
450 |
1517 |
4.0 |
СОМ-4,0 |
450 |
500 |
1518 |
4.3 |
СОМ-4,5 |
500 |
550 |
1519 |
4.6 |
СОМ-5,0 |
560 |
610 |
1520 |
7.0 |
СОМ-5,6 |
630 |
680 |
1521 |
8.0 |
СОМ-6,3 |
710 |
760 |
1522 |
9.2 |
СОМ-7,1 |
880 |
930 |
1523 |
12.2 |
СОМ-8,0 |
900 |
950 |
1523 |
12.6 |
СОМ-9,0 |
1090 |
1140 |
1524 |
22.0 |
СОМ-10,0 |
1120 |
1170 |
1524 |
22.9 |
СОМ-11,2 |
1370 |
1420 |
1525 |
31.5 |
СОМ-12,5 |
* Только для моделей с 1090 по 1370.

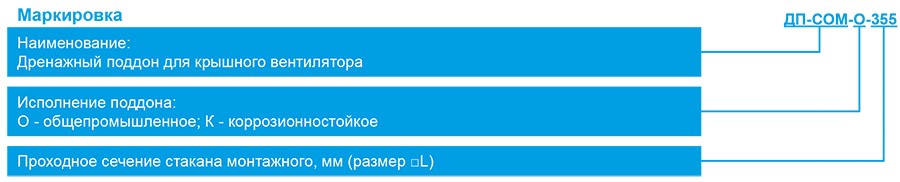

МАРКИРОВКА:
Дренажный поддон ДП-СОМ-О-355
где: ДП-СОМ – обозначение дренажного поддона;
О – общепромышленное исполнение поддона (К – коррозионностойкое исполнение поддона);
355 – размер □L (проходное сечение стакана монтажного), мм (см.раздел «стаканы опорные монтажные»).
Не представленные в наличии модели доступны к поставке под заказ
