Приточно-вытяжная установка RWC-RP-p-350-AC(N)
Бесплатный проект

Код: РВР00272982

Нет в наличии

Страна происхождения

КИТАЙ

Единица измерения

шт

получить консультацию

103 417,08 ₽

Товар не доступен в вашем городе

Описание товара

Характеристики

Руководства

Описание товара

Для повышения качества воздуха в зданиях с высокой герметичностью и достижения заданных показателей энергосбережения разработано новое поколение приточно-вытяжных установок с утилизацией теплоты
RWC-RP-p, которое обеспечивает требуемые параметры микроклимата на рабочих местах и в жилых помещениях и в то же время характеризуется высоким коэффициентом утилизации теплоты вытяжного воздуха.
Установки данного типа позволяют эффективно утилизировать теплоту удаляемого воздуха, снижая эксплуатационные энергозатраты. Благодаря одновременному обеспечению притока и вытяжки создается комфортный микроклимат в помещении.
Тип устанавливаемого двигателя: АС-двигатель.

Преимущества:

Компактные размеры корпуса
Энтальпийный графеновый рекуператор
Интегрированная автоматика в корпус установки
Функциональный сенсорный пульт в комплекте
Универсальность монтажа: в горизонтальном и вертикальном положении
Класс защиты корпуса IP34 – возможность монтажа в помещении при минимальной температуре окружающей среды - 5 °С
Фильтры класса G4 в комплекте. В корпусе предусмотрен слот под дополнительный фильтр НЕРА 11 на притоке. Фильтр НЕРА 11 доступен опционально
Возможность двухступенчатой системы фильтрации: эффективность очистки приточного воздуха от мелкодисперсных частиц PM2.5 превышает 95 %
Возможность установки электрического нагревателя преднагрева и постанагрева
Датчики температуры наружного и приточного воздуха в корпусе установки, комнатный датчик в пульте
Отключение по сигналу пожарной сигнализации
Низкий уровень шума
Возможность управления по Wi-Fi со смартфона (опционально), интеграция установки в комплексную систему «Умный дом», возможность удаленного управления по Modbus

Характеристики товара

Приточно-вытяжная установка с энтальпийным рекуператором RWC-RP-p.pdf

871,21 КБ Скачать

Структурная схема установок RWC-RP-p

RWC-RP-p структурная схема.jpg

Условные обозначения на структурной схеме:
Датчики:

DT1 - датчик температуры наружного воздуха (плюс дополнительный датчик температуры наружного воздуха с кабелем для перемещения его за предварительный нагреватель);
DT2 - датчик температуры приточного воздуха;
TS1 - датчик перегрева для EH1 (при наличии преднагрева, встроен в калорифер преднагрева);
TS2 - датчик перегрева для EH2 (при наличии постнагрева, встроен в калорифер постнагрева);

Базовая комплектация и функции:

F1 - фильтр приточного воздуха G4;
F2 - фильтр вытяжного воздуха G4;
F3 - слот для дополнительного фильтра приточного воздуха HEPA 11 (фильтр опционально);
V1 - вытяжной вентилятор с АС-двигателем (3 скорости);
V2 - приточный вентилятор с АС-двигателем (3 скорости);
RP - пластинчатый энтальпийный графеновый рекуператор;
АС - блок автоматизации;
CP - сенсорный пульт;
FA - отключение устройства при пожарной сигнализации;

Дополнительное оборудование и функции:

AD1 - приточная воздушная заслонка (опционально);
AD2 - вытяжная воздушная заслонка (опционально);
DM1 - электропривод заслонки приточного воздуха, on/off, 230 В, с возвратной пружиной (опционально);
DM2 - электропривод заслонки вытяжного воздуха, on/off, 230 В, с возвратной пружиной (опционально);
ЕН1 - электрический предварительный нагреватель 220 В/380 В (опционально);
ЕН2 - электрический постнагреватель 220 В/380 В (опционально);
S - глушитель подачи/отвода воздуха (опционально);
SH - подключение к системе «Умный дом» по ModBus RS-485.

Возможность подключения всех дополнительных элементов уже учтена в автоматике приточно-вытяжной установки в базовой комплектации.

Габаритные размеры установок, мм

RWC-RP-p габариты.jpg

Модель	A	В	С	ØD	E	F	F1	G	H	I	M
RWC-RP-p-350-AC(N)	730	1024	607	145	1131	305	283	146	254	666	1082

Технические характеристики установок

Модель		RWC-RP-p-350-AC(N)
Электропитание, В-Ф-Гц		220 В/1 фаза/50 Гц
Охлаждение	Эффективность теплопереноса, %	61/63/66
Охлаждение	Энтальпия теплопереноса, %	67/69/71
Обогрев	Эффективность теплопереноса, %	64/66/69
Обогрев	Энтальпия теплопереноса, %	67/69/72
Двигатель вентилятора	Класс изоляции	B
	Номинальная выходная мощность, Вт	140
	Номинальный ток, А	0,38
	Частота вращения, об/мин	2300
Лопасти вентилятора	Материал изготовления	ABS
Лопасти вентилятора	Тип	Центробежный
Производительность, м³/ч		400/300/225
Внешнее статическое давление (3 скорости), Па		120
Уровень звукового давления, дБ(А)		38/34/31
Класс защиты корпуса		IP34
Размер изделия	Размер без упаковки (Д×Ш×В), мм	1130x730x254
	Размер с упаковкой (Д×Ш×В), мм	1245x830x320
	Вес нетто/брутто, кг	36/40
Сечение кабелей	Силовой провод, мм²	3x1
Сечение кабелей	Сигнальный провод, мм²	2x0,75
Диаметр подключения воздуховодов, мм		150

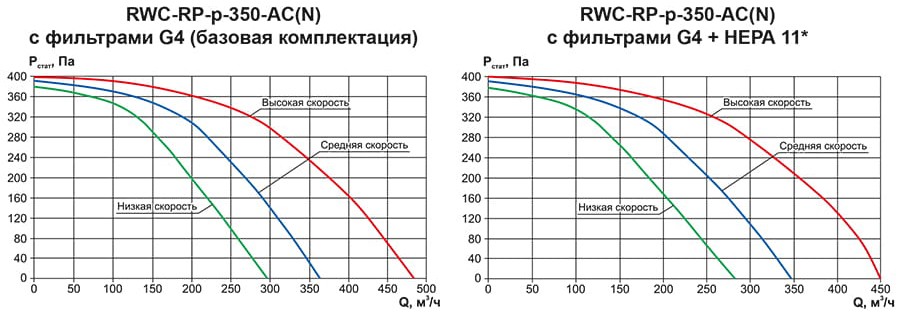

Аэродинамические характеристики

RWC-RP-p-350 аэродинамика.jpg
* Опционально.
