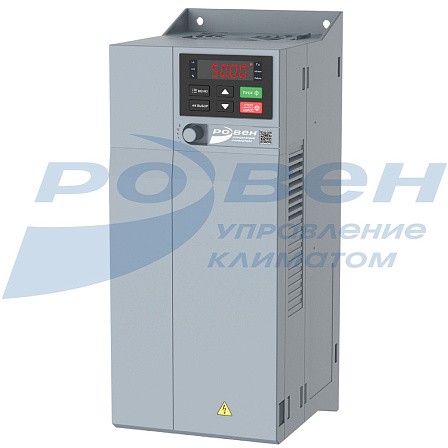

Преобразователь частоты RW-51

Модель (краткая)

Напряжение, В

Выходная

мощность, кВт

Номинальный выходной ток, А

Ток перегрузки, А

Габаритные размеры (ШхВхГ), мм

Масса, кг

входное

выходное

RW51001

~3х380

~3х380

11

25

27,5

130х320х161

3,6

RW51002

15

32

35,2

170х342,5х183

6,3

RW51003

18.5

38

41,8

RW51004

22

45

49,5

Напряжение сети питания (L1, L2, L3)

Диапазон напряжений

T4: 3 × 380-480В -15%/+10%

Частота сети

50/60Гц ±5%

Допустимые отклонения

Коэффициент дисбаланса напряжения: <3%;

Степень искажения соответствует требованиям IEC61800-2

Выходные характеристики (U, V, W)

Выходное напряжение

Трехфазное, 0-100% входного напряжения ±5%

Выходная частота

0-299Гц ±0.5%

Перегрузочная способность по току от номинального значения

110% в течение 105 секунд,

135% в течение 10 секунд,

150% в течение 3 секунд

Основные показатели регулирования

Тип двигателя

Асинхронный двигатель;

Синхронный двигатель с постоянными магнитами

Режим управления двигателем

Скалярное U/f (без обратной связи) Векторное управление без обратной связи

Тим модуляции

Оптимизированная пространственно-векторная ШИМ

Несущая частота

1.0-16.0кГц

Диапазон регулирования скорости

Векторное управление без о\c, при номинальной нагрузке 1:100

Точность поддержания установившейся скорости

Векторное управление без о\c: ≤ 2% от номинальной синхронной скорости

Пусковой момент

Векторное управление без о\c: 150% от номинального момента при 0.5Гц

Скорость реакции на изменение момента

Векторное управление без о\c: < 20мс

Точность поддержания частоты

Цифровое задание: ±0.01% от максимальной частоты; Аналоговое задание: ±0.2% от максимальной частоты

Разрешение задания частоты

Цифровое задание: 0.01Гц;

Аналоговое задание: 0.05% от максимальной частоты

Основные функции

Возможность торможения постоянным током

Начальная частота: 0.00-50.00Гц; Время торможения: 0.0-60.0с;

Ток торможения: 0.0-150.0% от номинального тока

Компенсация момента

Автоматический режим: 0.0%-100.0%;

Ручной режим: 0.0%-30.0%

Кривая U/f

Четыре типа: линейная, программируемая (по нескольким точкам), кривая понижения момента (во второй зоне регулирования), квадратичная кривая

Кривые разгона и торможения

Два типа: линейная кривая, S-образная кривая разгона и торможения;

Четыре набора времени разгона и торможения; Шаг по времени 0.01с, максимум – 650с

Номинальное выходное напряжение

От 50 до 100% от входного напряжения

Основные функции

Автоматическая регулировка напряжения

Поддержка напряжения на постоянном уровне при колебаниях питающего напряжения

Автоматическая функция энергосбережения

Есть

Автоматическая функция ограничения тока

Есть

Стандартные функции

ПИД-регулирование, подхват скорости и автозапуск после прерывания питания, пропуск резонансных частот, ограничение минимальной и максимальной частот, RS485, аналоговый выход, частотно-импульсный выход

Релейный выход

1

Цифровой вход

4

Цифровой выход

1 (С открытым коллектором)

Аналоговый вход

1 (0-10В или 0/4-20мА)

Аналоговый выход

1 (0-10В или 0/4-20мА)

Коммуникация

Modbus RTU – встроенная

Дисплей

Цифровой однострочный; Цифровой двустрочный

Защиты

Перенапряжение, пониженное напряжение, перегрузка по току, короткое замыкание, потеря фазы, перегрузка, перегрев, высокая скорость, защита от повреждения данных и т.д.;

Фиксация текущего состояния неисправности

Окружающая среда, исполнение привода

Корпус

IP20 (настенное крепление)

Охлаждение

Принудительное, воздушное

Максимальная высота

1000м, (выше 1000м понижение характеристик 1%/100м)

Погодные условия

Без выпадения конденсата, инея, дождя (града), снега и т.д. Допустимая солнечная радиация менее 700Вт/кв.м. Атмосферное давление 70-106кПа

Агрессивная внешняя среда (по IEC721-3-3)

3С3

Рабочая температура

-10˚C…+50˚C. Снижение номинальных характеристик при превышении +40˚C

Влажность

5-95% без выпадения конденсата

Степень загрязнения

II

Вибрации

0.6g (5.9м/с²) в диапазоне 9-200Гц

Температура хранения

-30˚C…+60˚C
