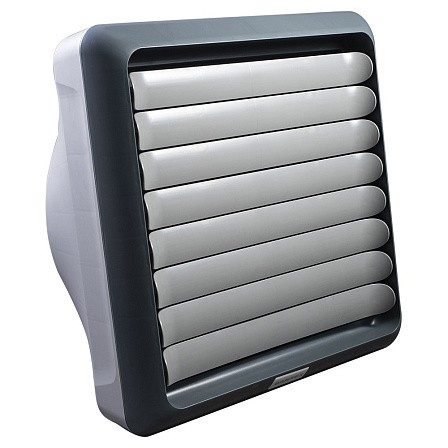

Водяные тепловентиляторы EcoHeat
Водяные тепловентиляторы EcoHeat - это эффективные водяные тепловентиляторы, предназначенные для установки на объектах, где необходимо быстрое достижение определенных температур. Устройства могут быть использованы как основной или дополнительный источник тепла. Тепловентиляторы позволяют эффективно обеспечивать комфортные условия в помещениях и экономить на электроэнергии, когда обогрев не нужен, например ночью или в нерабочие часы.
Агрегат осуществляет нагрев и циркуляцию воздуха трёхскоростным осевым вентилятором, который направляет воздух через высокоэффективный медно-алюминиевый теплообменник.
Корпус тепловентилятора изготовлен из АБС-пластика. Под корпусом находится медно-алюминиевый теплообменник высокой эффективности, а также малошумный осевой вентилятор с тремя режимами скорости. В комплектацию устройства также входит универсальный кронштейн для вертикальной и горизонтальной установки тепловентилятора.
Тепловентиляторы выполняют следующие функции:
- обогрев помещения в качестве основного источника тепла;
- дополнительный обогрев, когда основная система отопления не справляется;
- обогрев локальных зон и рабочих мест;
- автономный дополнительный обогрев для строительных и ремонтных работ.
Преимущества тепловентиляторов EcoHeat:
- высокая мощность;
- прочный и эргономичный корпус;
- современный дизайн;
- простой монтаж;
- уменьшение электропотребления.
Опции и аксессуары доступные для отдельного заказа:
- Двухходовой клапан для EcoHeat 30
- Двухходовой клапан для EcoHeat 50/70
- Узел для тепловентилятора EcoHeat 30
- Узел для тепловентилятора EcoHeat 50/70
- Гибкая подводка длина 0,5м с комплектом фитингов 3/4 (комплект 2шт).
- Гибкая подводка длина 1м с комплектом фитингов 3/4 (комплект 2шт).
- Гибкая подводка длина 1,5м с комплектом фитингов 3/4 (комплект 2шт).
- Гибкая подводка длина 2м с комплектом фитингов 3/4 (комплект 2шт).
- Настенный регулятор DX
Технические характеристики тепловентиляторов
|
Характеристика |
EcoHeat 30 |
EcoHeat 50 |
EcoHeat 70 |
|
Напряжение, В/Гц |
220/50 |
||
|
N потр. вентилятором, кВт |
0,24 |
0,24 |
0,365 |
|
Ток, А |
1,1 |
1,1 |
1,6 |
|
Степень защиты вентилятора |
IP 54 |
||
|
Макс. напор воздуха, м |
22 |
21 |
25 |
|
Макс. производительность, м3/ч |
5300 |
4800 |
4900 |
|
Макс. тепловая мощность, кВт |
30 |
50 |
70 |
|
Габаритные размеры, мм (ШхГхВ) |
700х780х604 |
||
|
Масса, кг |
29 |
31 |
33 |
|
Подключение (DN) |
3/4 |
3/4 |
3/4 |
Подробное описание опций и аксессуаров
Двухходовые клапаны с приводом
Двухходовой клапан с приводом осуществляет регулирование температуры воздуха в воздушном канале или в помещении. Он открывает или перекрывает проток хладо/теплоносителя через теплообменный агрегат для уменьшения или увеличения температуры воздуха. Работает в режиме «Открыт/Закрыт». Поставляется совместно с приводом, который является силовым элементом и осуществляет открытие и закрытие.
Термоэлектрические приводы используются для управления двухходовыми клапанами в системах ОВИК. Когда привод обесточен, клапан находится в закрытом положении. Чувствительный элемент под воздействием электрического тока расширяется, вызывая движение штока и происходит открытие клапана. При отключении электричества шток идет вверх и клапан закрывается возвратной пружиной. Сборка клапана и привода осуществляется металлической гайкой, расположенной на приводе, для монтажа не требуется дополнительных инструментов.
Технические характеристики клапанов
|
Модель |
Напряжение питания, В/Гц |
Тип клапана |
Номинальный Диаметр |
Присоединительные размеры |
Kvs, м³/ч |
Макс. перепад давления, бар |
|
DF-2WVAI 3/4 Kvs (2,5) |
AC230±10%, 50/60Гц |
Двухходовой |
DN 20 |
G ¾ |
2,5 |
2,5 |
|
DF-2WVAI 3/4 Kvs (6,0) |
Двухходовой |
DN 20 |
G ¾ |
6,0 |
0,8 |

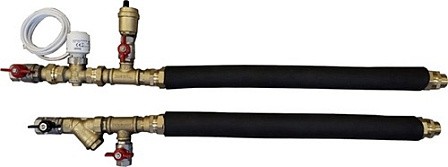

Узел для тепловентилятора
Узел регулирования для подключения тепловентилятора к трубопроводам теплоснабжения, а также для автоматического управления подачей теплоносителя в теплообменник по сигналу от датчика температуры воздуха в помещении.
|
Наименование |
Краткое описание |
|
Узел для тепловентилятора EcoHeat 30 |
Узел регулирования включает (Двухходовой клапан, шаровый кран - 2шт, косой фильтр, воздухоотводчик, сливной кран, ниппель, тройник, разъемное соединение американка, соединительные подводки длинной 500мм) |
|
Узел для тепловентилятора EcoHeat 50/70 |
Узел регулирования включает (Двухходовой клапан, шаровый кран - 2шт, косой фильтр, воздухоотводчик, сливной кран, ниппель, тройник, разъемное соединение американка, соединительные подводки длинной 500мм) |
Гибкая подводка
Гибкая подводка облегчает подключение воды к тепловентилятору под любым углом установки. После подключения тепловентилятор можно поворачивать в любую сторону.
|
Наименование |
Краткое описание |
|
Гибкая подводка длина 0,5м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 0,5м - 2шт, латунный разъемный фитинг 3/4 НР - 2шт. Латунный разъемный фитинг 3/4 ВР - 2шт. Катушка фум ленты, 2 ниппеля 3/4. |
|
Гибкая подводка длина 1м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 1м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4. |
|
Гибкая подводка длина 1,5м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 1,5м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4. |
|
Гибкая подводка длина 2м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 2м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4. |
Настенный регулятор DX
Регулирует скорость вращения вентилятором, открывает клапан с электроприводом и включает вентилятор на установленной скорости при падении температуры в помещении ниже заданной.
|
Наименование |
Краткое описание |
|
Настенный регулятор DX |
Напряжение питания: 220..240V AC; Максимальная нагрузка: 6 (3) A; Регулирование: 10.. 30°C; Точность регулирования: +/- 1°C |
